H-EX PRO 2040 – profesjonalny ploter frezujący

H-EX PRO 2040 to zaawansowany ploter frezujący CNC stworzony do profesjonalnej i intensywnej pracy produkcyjnej. Seria PRO wyróżnia się wyjątkowo sztywną i wzmacnianą konstrukcją stalową, która umożliwia pracę z ciężkimi wrzecionami oraz dodatkowymi osiami i głowicami tnącymi. To idealne rozwiązanie dla firm oczekujących najwyższej precyzji, wydajności oraz niezawodności podczas obróbki materiałów.

Ploter frezujący serii H-ex PRO

H-EX PRO 2040 doskonale sprawdza się podczas frezowania 2D i 3D, rozkroju płyt, obróbki tworzyw sztucznych, kompozytów, dibondu, PVC oraz materiałów reklamowych i przemysłowych.



Najważniejsze cechy:

  • kamera z systemem odczytu znaczników,
  • mocne wrzeciono 7,5 kW do wymagającej obróbki,
  • automatyczny magazyn narzędzi – 8 pozycji,
  • serwonapędy AC we wszystkich osiach,
  • wzmacniane helikalne listwy zębate,
  • stabilna konstrukcja stalowa,

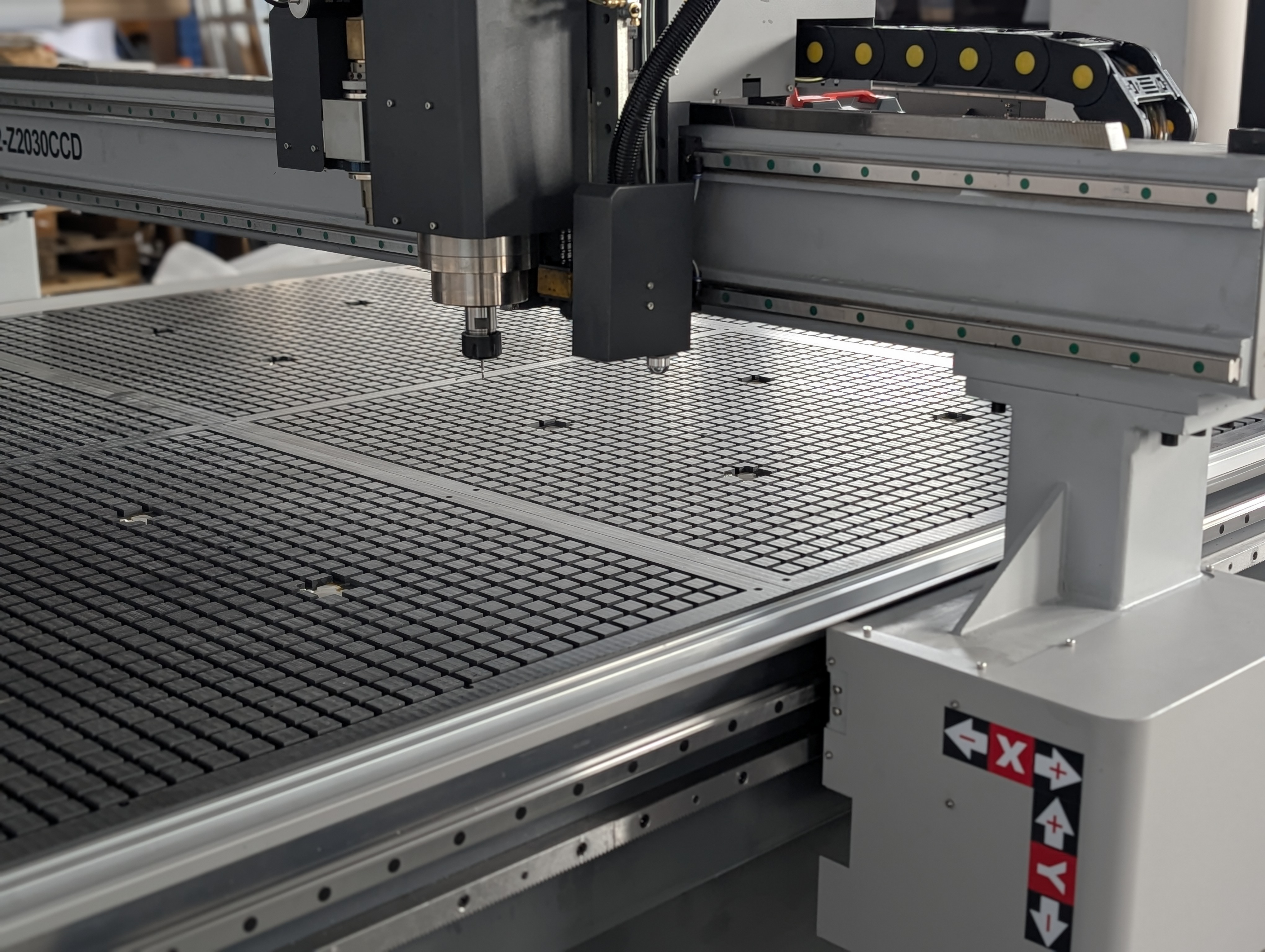

  • kompozytowy stół podciśnieniowy,
  • wysoka precyzja i dynamiczna praca.
Skontaktuj się z nami

Opcje dodatkowe

Stół podciśnieniowy



Magazyn narzędzi

Głowica oscylacyjna

oraz bigująca

System odciągu wiórów

Mgła olejowa

Dowolny rozmiar

stołu roboczego

Konstrukcja

Konstrukcja maszyny oparta jest na stabilnej, stalowej ramie spawanej i skręcanej, która zapewnia wysoką sztywność oraz minimalizację drgań podczas pracy. Zastosowanie wzmacnianych helikalnych listew zębatych oraz precyzyjnych prowadnic liniowych klasy przemysłowej gwarantuje płynny ruch osi i wysoką dokładność obróbki. Cała konstrukcja została zaprojektowana z myślą o pracy z ciężkimi wrzecionami oraz intensywnej eksploatacji w warunkach produkcyjnych, również w trybie wielogodzinnym i ciągłym.

Powierzchnia robocza

Powierzchnia robocza maszyn H-EX PRO została zaprojektowana z myślą o elastyczności zastosowań oraz pracy z dużymi formatami materiałów. Standardowe pole robocze umożliwia obróbkę płyt w popularnych formatach przemysłowych, a dzięki solidnej konstrukcji możliwa jest również praca z materiałami o większych gabarytach w zależności od konfiguracji maszyny.

Stół roboczy pozwala na precyzyjne mocowanie materiału przy użyciu systemu podciśnieniowego, co zapewnia stabilność podczas frezowania, cięcia oraz obróbki 2D i 3D. Konstrukcja urządzenia umożliwia także zastosowanie różnych wariantów pól roboczych, co pozwala dopasować maszynę do potrzeb produkcyjnych – od standardowych realizacji reklamowych po duże projekty przemysłowe.

Napędy

Układ napędowy w maszynach H-EX PRO oparty jest na nowoczesnych serwonapędach AC, które zapewniają wysoką dynamikę pracy, płynne przyspieszenia oraz bardzo dokładne pozycjonowanie osi. Zastosowanie napędów serwo w osiach X, Y oraz Z gwarantuje stabilność ruchu nawet przy dużych prędkościach i obciążeniach.

Ruch w osiach realizowany jest przy użyciu precyzyjnych mechanizmów opartych na wzmacnianych listwach zębatych oraz śrubach napędowych, co przekłada się na wysoką powtarzalność i niezawodność pracy. Całość układu napędowego została zaprojektowana z myślą o intensywnej eksploatacji przemysłowej, zapewniając jednocześnie cichą i efektywną pracę maszyny.

Wrzeciono

Wrzeciono w maszynach H-EX PRO to bezszczotkowa jednostka o mocy 7,5 kW, chłodzona powietrzem i sterowana falownikiem, która zapewnia wysoką wydajność oraz stabilne parametry pracy nawet przy wymagającej obróbce. Prędkość obrotowa do 24 000 obr./min umożliwia precyzyjne frezowanie szerokiej gamy materiałów, od tworzyw sztucznych po kompozyty i płyty przemysłowe.

Dodatkowym atutem jest automatyczny magazyn narzędzi z 8 pozycjami, który pozwala na szybką i bezobsługową zmianę frezów w trakcie pracy. Rozwiązanie to znacząco skraca czas produkcji, zwiększa efektywność oraz umożliwia realizację bardziej złożonych projektów bez przestojów maszyny.

Oprogramowanie

Maszyny wyposażamy zawsze w odpowiednie oprogramowanie CAD/CAM w najnowszej wersji.



Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na język G-code. Możliwy jest również import gotowych plików z innych programów graficznych.

Sterowanie

Sterowanie w maszynach H-EX PRO oparte jest na nowoczesnym, stabilnym systemie CNC, zapewniającym pełną kontrolę nad procesem obróbki oraz wysoką precyzję pracy. Interfejs USB umożliwia szybkie i wygodne przesyłanie plików, a pełna kompatybilność z systemem Windows 10 ułatwia integrację z oprogramowaniem projektowym i produkcyjnym.

System sterowania obsługuje popularne formaty plików, takie jak HPGL oraz G-code, co pozwala na łatwą pracę z większością programów CAD/CAM. Rozwiązanie to gwarantuje intuicyjną obsługę, stabilną pracę oraz niezawodność nawet przy długich cyklach produkcyjnych.
