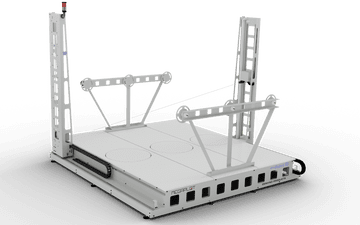

Plotery termiczne Open Frame

Ploter termiczny Open Frame 2500x2500 MM

Open Frame - plotery termiczne o nowoczesnej konstrukcji, której bazą są niezależnie sterowana ramiona produkowane w unikalnej technologii. Maszyny OF to stabilne, stalowe konstrukcje z mocnym łożyskowanie liniowym. Pracują z najwyższymi prędkościami, a niestandardowe opcje jak niezależny ruch ramion i cięcie obrotowe są dla nich standardem.

Poza niezwykłym designem plotery Open Frame gwarantują niezwykłą funkcjonalność oprogramowania 3D, obsługę do 3 tokarek lub stołów obrotowych, obsługę nowoczesnym pilotem, współpracę z kodami kreskowymi i specjalnie zaprojektowany stół ułatwiający załadunek materiału.

PARAMETRY TECHNICZNE


SZEROKOŚĆ ROBOCZA = DŁ. DRUTU OPOROWEGO

• 150 cm (OF1515)
• 250 cm (OF2525)
• 300 cm (OF3030)

DŁUGOŚĆ ROBOCZA

• 150 cm (OF1515)
• 250 cm (OF2525)
• 300 cm (OF3030)

WYSOKOŚĆ ROBOCZA123 cm
(możliwość zwiększenia do 184 cm)

MAKS. PRĘDKOŚĆ PRZESTAWCZA 10 metrów/min

DRUT OPOROWY

• 0.30 mm (OF1515)
• 0.45 mm (OF2525)
• 0.55 (OF3030)
  TitaniumWire, naciąg sprężynowy bądź elektryczny

NAPĘDY X i Y silniki krokowe 8Nm & pasy zębate 25AT5

ROZDZIELCZOŚĆ PROGRAMOWA 0.005 mm

WYPOSAŻENIE

• niezależny ruch ramion (modele "Plus")
• stolik obrotowy - 1 lub 3 szt. (modele "Plus")
• tokarka - 1 lub 3 szt. (modele "Plus")
• narzędzie drutu kształtowego (modele "Plus")
• niezależny ruch ramion (modele "Plus")
• skaner kodów kreskowych (w cenie wszystkich modeli Open Frame)
• przystawka 5-drutowa MW (płatna opcja)
• pilot przewodowy z wyświetlaczem (w cenie wszystkich modeli Open Frame)
•

OPCJE NIEDOSTĘPNE DLA SERII OPEN FRAME

• Drugi drut tnący DoubleWire (ale dostępna w/w przystawka 5-drutowa)
• pneumatyczny naciąg drutu (dostępne: sprężynowy bądź elektryczny

ZASILANIE 230V, 50Hz, od 500W do 2KW (w przypadku OF3030 i przystawki 5-drutowej)

WYMAGANIA SPRZĘTOWE PC
Windows XP, Vista, 7, 8 lub 10

OPROGRAMOWANIE
iXshaper, nieograniczone darmowe aktualizacje, wsparcie dla formatów:
plt, dxf, EPS/AI, RAW 3D

GWARANCJA
kompletna gwarancja 5 lat (EXW, w siedzibie producenta)
bądź 12 miesięcy w siedzibie klienta

CENA OBEJMUJE
ploter termiczny serii Open Frame
sterownik elektroniczny (architektura ARM + obsługa USB)
oprogramowanie iXshaper z nielimitowanymi darmowymi aktualizacjami
100-gramowa szpula tytanowego drutu oporowego Titanium Wire
czytnik kodów kreskowych
przewodowy pilot zdalnego sterowania z wyświetlaczem
instrukcja montażu i instrukcja obsługi
nieograniczone wparcie techniczne
dostawa, instalacja i szkolenie w siedzibie klienta na terenie Polski

CENA NIE OBEJMUJE
komputera PC do obsługi plotera termicznego
oprogramowanie graficznego do przygotowywania projektów (np. CorelDraw)

Tabela dostępnych modeli


SERIA "STANDARD"
SERIA "PLUS"
OBSZAR ROBOCZY 2500X2500 MM
OF2525S
OF2525P
OBSZAR ROBOCZY 3000X3000 MM
OF3030S
OF3030P
FUNKCJE 3D
NIE DOSTĘPNE
NIEZALEŻNY RUCH RAMION
STOLIK OBROTOWY
TOKARKA
NARZĘDZIE DRUTU KSZTAŁTOWEGO
2 DODATKOWE STOLIKI

I 2 DODATKOWE TOKARKI
NIE DOSTĘPNE
DOSTĘPNE
MAKS. WYSOKOŚĆ OBRÓBKI
1230 MM

(MOŻLIWOŚĆ ZWIĘKSZENIA DO 1840 MM)
1230 MM

(MOŻLIWOŚĆ ZWIĘKSZENIA DO 1840 MM)
PRZYSTAWKA 5-DRUTOWA

DŁ. 60 LUB 120 CM
DOSTĘPNA
DOSTĘPNA

• Dostępne również maszyny "CUSTOM" w formacie dopasowanym do indywidualnych potrzeb produkcyjnych.

OPROGRAMOWANIE IXSHAPER
Nielimitowane bezpłatne aktualizacje dla wszystkich użytkowników
łatwe w obsłudze pomimo zaawansowanych funkcji
współpracuje z USB oraz systemem Windows 10
dostępne w 11 językach, w tym oczywiście w języku polskim
zaawansowane wycinanie modeli 3D w trybie seryjnym
obsługiwane formaty: HPGL.plt (np. CorelDraw), dxf (np. AutoCad), RAW 3D (np. Rhinoceros 3D), EPS/AI (np. Adobe Illustrator), dxf 3D (np. AutoCad)
automatyczne łączenie obiektów oraz symulacja cięcia
wbudowane pliki przykładowe do wszystkich trybów cięcia
łatwy w obsłudze moduł duplikacji elementów
funkcja wycinania łuków
automatyczne zatrzymanie pracy po zerwaniu drutu + kontynuacja

                                 ZAPRASZAMY NA PREZENTACJĘ!

Opcjonalne wyposażenie ploterów termicznych serii OPEN FRAME:

STOLIK OBROTOWY

Pozwala wyciąć dowolny nieregularny bądź symetryczny kształt.
Umożliwia wycinanie modeli trójwymiarowych z plików 3D oraz płaskich projektów 2D.
Pomimo możliwości manualnej kontroli nad akcesorium, pracuje ono w pełni automatycznie zarówno w przypadku procesu z użyciem drutu prostego, jak i kształtowego. Projekty do pracy ze stolikiem obrotowym mogą być przygotowane w formatach plt, dxf, EPS/AI, RAW 3D oraz dxf 3D.
Stolik obrotowy do ploterów termicznych posiada precyzyjny mechanizm obrotowy, który jest prosty w obsłudze, lecz daje nieograniczone możliwości obróbki.
TOKARKA

Idealne akcesorium do wycinania kolumn, tralek i podobnych kształtów wymagających techniki obrotowej. Łatwa w obsłudze tokarka posiada kilka trybów pracy, jak toczenie lub cięcie obrotowe.
Działa zarówno z prostym drutem oporowym, jak i drutem kształtowym.
Tokarka do styropianu umożliwia wycięcie atrakcyjnych kształtów kręconych i obrotowych, wycinanie gwintów, nacięć wzdłużnych i podobnych dekoracji 3D.
Zaletami tokarki są również precyzyjny mechanizm obrotowy oraz
w pełni automatyczny tryb pracy z pełną kontrolą manualną.


NARZĘDZIE DRUTU KSZTAŁTOWEGO

zastępuje tymczasowo drut prosty, aby uzyskać ciekawe nacięcia przestrzenne
współpraca ze stolikiem obrotowym oraz tokarkę
idealne do nacięć wzdłużnych, gwintów i skomplikowanych elementów obrotowych
drut oporowy 1 mm (wielokrotnego użytku)
maksymalna długość drutu kształtowego 1 mm: 50 cm
łatwy montaż i demontaż


NIEZALEŻNY RUCH RAMION


nieograniczona zmiana długości drutu (unikalne rozwiązanie na rynku)
elektryczny naciąg drutu oporowego (aktywny napęd + czujnik siły)
zaawansowane sterowanie grzaniem i naciągiem z poziomu oprogramowania
pozwala wyciąć kształty stożkowate z uwzględnieniem perspektywy
automatyczne kalkulacje szerokości i położenia materiału na ploterze
wsparcie dla dwukolorowych projektów 2D
pełny niezależny ruch 4 osi
maksymalny "rozjazd" ramion jest ograniczony jedynie gabarytami urządzenia (w przeciwieństwie do kiepskich imitacji konkurencji bazujących zwykle na zwykłym naciągu sprężynowym)


CZYTNIK KODÓW KRESKOWYCH

usprawnienie pracy pozwalające zaoszczędzić czas oraz ograniczyć błędy ludzkie
zapisywanie bieżągo cięcie (projekty + konfiguracja) do pliku pdf z unikalnym kodem kreskowym
kod kreskowy na wydrukowanym pliku pdf można w każdej chwili zeskanować, by automatycznie powrócić do wcześniej zapisanego projektu (rysunki + konfiguracja)
wbudowany menadżer zadań z nieograniczoną liczbą prac (kodów)
rozwiązanie plug'n'play nie wymagające dodatkowych sterowników
wymaga dodatkowego portu USB w komputerze (oprócz tego, do którego podłączony jest sterownik elektroniczny plotera)


PILOT ZDALNEGO STEROWANIA Z WYŚWIETLACZEM

wygodne monitorowanie bieżących parametrów obróbki takich jak prędkość cięcia, temperatura drutu oporowego, stan krańcówek, itp.
możliwość korygowania parametrów pracy podczas wycinania, np. zwiększenie lub obniżenie prędkości pracy, temperatury drutu, itp.
zatrzymanie i wznowienie obróbki
pełne ręczne sterowanie urządzeniem we wszystkich osiach


DRUT TYTANOWY TITANIUM WIRE®

Najlepszy drut oporowy na rynku wytwarzany na zamówienie producenta. Dzięki niezwykłemu składowi charakteryzuje go bardzo ograniczone rozciąganie po rozgrzaniu i jest wielokrotnie trwalszy na zrywanie od zwykłego drutu NiCr. Drut Tytanowy pozwala na mocniejszy naciąg, co podnosi prędkość i jakość cięcia.

Dostępny w średnicach: 0.15, 0.25, 0.30, 0.35, 0.45, 0.55 oraz 0.6 mm może zostać dodany do istniejącego plotera w celu poprawy komfortu pracy.
