Plotery termiczne Twister Pro

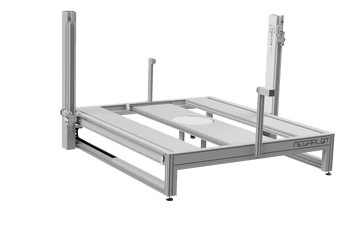

Ploter termiczny Twister PRO 1313 1300x1300 (mm)

Twister PRO- najwszechstronniejsza seria ploterów termicznych o szerokim spektrum zastosowań. Zupełnie nowa konstrukcja plotera. Maszyna została wyposażona w budowany dotykowy komputer przemysłowy z Windowsem 10. Opcjonalnie, maszyna podlega konfiguracji: niezależny ruch ramion, stół obrotowy, tokarka czy drut kształtowy.

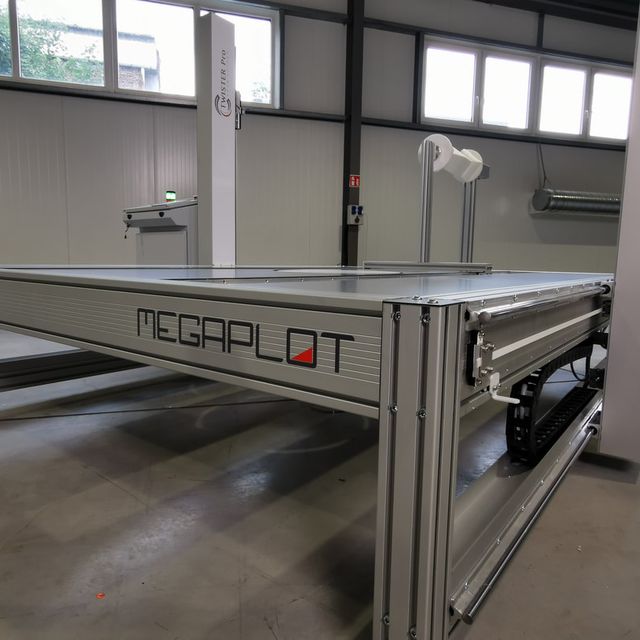

Sztywna konstrukcja oparta na aluminiowych profilach o podwyższonej wytrzymałości gwarantuje wieloletnią pracę z najwyższymi parametrami. Mocne silniki, trwałe pasy napędowe, wysokiej jakości łożyska, wiele formatów oraz wyposażenie opcjonalne i specjalistyczne oprogramowanie sprawiają, że maszyny termiczne serii Twister PRO mają zastosowanie w wielu różnych branżach.

PARAMETRY TECHNICZNE

SZEROKOŚĆ ROBOCZA (OŚ Z)= DŁ. DRUTU OPOROWEGO 1300
DŁUGOŚĆ ROBOCZA (OŚ X) 1300
WYSOKOŚĆ ROBOCZA (OŚ Y) 1220 MM

MAKS. PRĘDKOŚĆ PRZESTAWCZA 5 M/MIN.

DRUT OPOROWY 1 (lub 2 z opcją Double Wire)
NiCr lub TitaniumWire 0.25-0.60 mm (zależnie od szerokości urządzenia)

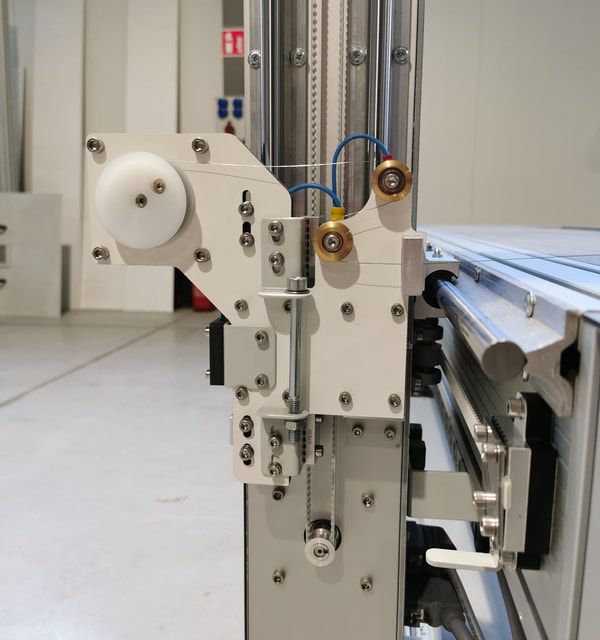

naciąg: sprężynowy, pneumatyczny lub elektryczny (niezależny ruch ramion)

NAPĘDY X &  silniki krokowe & paski zębate 10T5

ROZDZIELCZOŚĆ PROGRAMOWA 0.005 mm

WYPOSAŻENIE OPCJONALNE

• stolik obrotowy
• tokarka
• DoubleWire
• narzędzie drutu kształtowego
• niezależny ruch ramion
• przewodowy pilot zdalnego sterowania z wyświetlaczem
• naciąg pneumatyczny
• drut tytanowy

ZASILANIE230V, 50Hz, od 500W do 1.5 kW

KOMPUTER

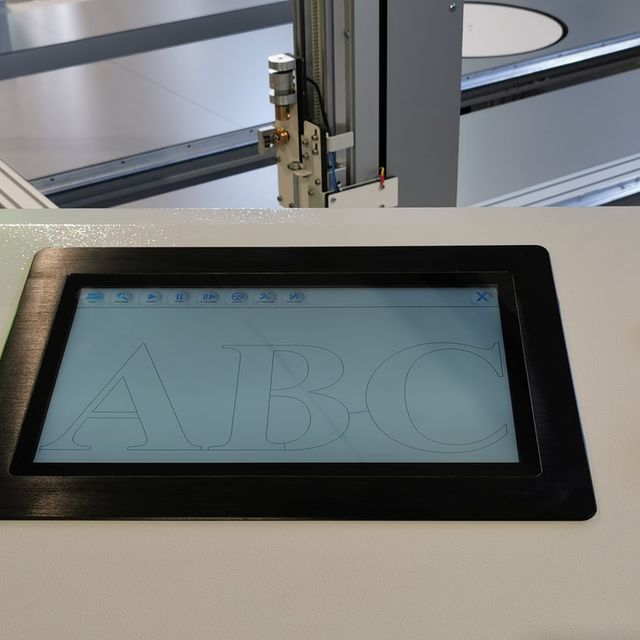

bezwentylatorowy dotykowy komputer przemysłowy z Windows 10 z metalową klawiaturą przemysłową w cenie urządzenia

OPROGRAMOWANIE
iXshaper, nieograniczone darmowe aktualizacje, wsparcie dla formatów:
plt, dxf, EPS/AI, RAW 3D

GWARANCJA
kompletna gwarancja 5 lat (EXW, w naszej siedzibie)
bądź 12 miesięcy w siedzibie klienta

CENA OBEJMUJE
ploter termiczny serii Twister PRO
sterownik elektroniczny (architektura Cortex + obsługa USB)
oprogramowanie iXshaper z nielimitowanymi darmowymi aktualizacjami
100-gramowa szpula drutu oporowego NiCr lub tytanowego Titanium Wire
instrukcja montażu i instrukcja obsługi
nieograniczone wparcie techniczne
dostawa, instalacja i szkolenie w siedzibie klienta na terenie Polski

CENA NIE OBEJMUJE
komputera PC do obsługi plotera termicznego
oprogramowanie graficznego do przygotowywania projektów (np. CorelDraw)

Tabela dostępnych formatów:

Z- Szerokość

X- Długość

 MODEL
DŁUGOŚĆ DRUTU/
SZEROKOŚĆ URZĄDZENIA (OŚ Z)
DŁUGOŚĆ URZĄDZENIA (OŚ X)
TWISTER PRO 1313
1300 MM
1300 MM
TWISTER PRO 1324
1300 MM
2400 MM
TWISTER PRO 1330
1300 MM
3000 MM
TWISTER PRO 1524
1500 MM
2400 MM
TWISTER PRO 2024
2000 MM
2400 MM
TWISTER PRO 2524
2500 MM
2400 MM
TWISTER PRO 3030
3000 MM
3000 MM
TWISTER PRO 4040
4000 MM
4000 MM

• Dostępne również maszyny "CUSTOM" w formacie dopasowanym do indywidualnych potrzeb produkcyjnych.

OPROGRAMOWANIE IXSHAPER

Nielimitowane bezpłatne aktualizacje dla wszystkich użytkowników
łatwe w obsłudze pomimo zaawansowanych funkcji
współpracuje z USB oraz systemem Windows 10
dostępne w 11 językach, w tym oczywiście w języku polskim
zaawansowane wycinanie modeli 3D w trybie seryjnym
obsługiwane formaty: HPGL.plt (np. CorelDraw), dxf (np. AutoCad), RAW 3D (np. Rhinoceros 3D), EPS/AI (np. Adobe Illustrator), dxf 3D (np. AutoCad)
automatyczne łączenie obiektów oraz symulacja cięcia
wbudowane pliki przykładowe do wszystkich trybów cięcia
łatwy w obsłudze moduł duplikacji elementów
funkcja wycinania łuków
automatyczne zatrzymanie pracy po zerwaniu drutu + kontynuacja


Opcjonalne wyposażenie ploterów termicznych serii Twister PRO:

NIEZALEŻNY RUCH RAMION

nieograniczona zmiana długości drutu (unikalne rozwiązanie na rynku)
elektryczny naciąg drutu oporowego (aktywny napęd + czujnik siły)
zaawansowane sterowanie grzaniem i naciągiem z poziomu oprogramowania
pozwala wyciąć kształty stożkowate z uwzględnieniem perspektywy
automatyczne kalkulacje szerokości i położenia materiału na ploterze
wsparcie dla dwukolorowych projektów 2D
pełny niezależny ruch 4 osi
maksymalny "rozjazd" ramion jest ograniczony jedynie gabarytami urządzenia (w przeciwieństwie do kiepskich imitacji konkurencji bazujących zwykle na zwykłym naciągu sprężynowym)

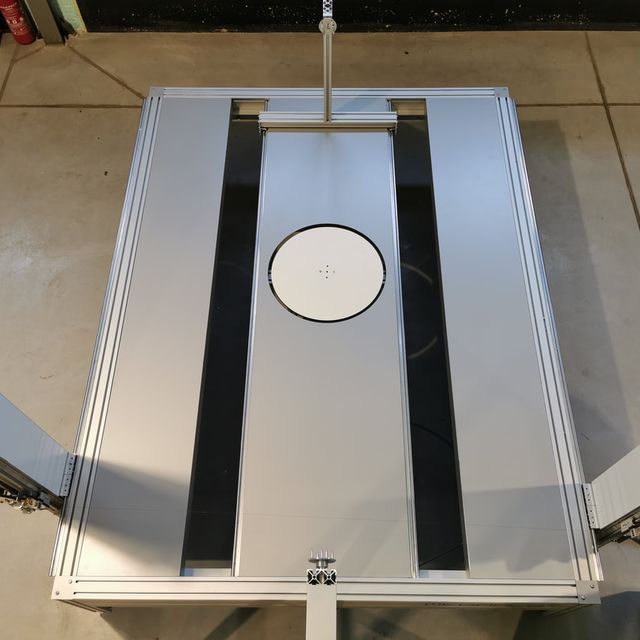

STOLIK OBROTOWY

Pozwala wyciąć dowolny nieregularny bądź symetryczny kształt.
Umożliwia wycinanie modeli trójwymiarowych z plików 3D oraz płaskich projektów 2D.
Pomimo możliwości manualnej kontroli nad akcesorium, pracuje ono w pełni automatycznie zarówno w przypadku procesu z użyciem drutu prostego, jak i kształtowego. Projekty do pracy ze stolikiem obrotowym mogą być przygotowane w formatach plt, dxf, EPS/AI, RAW 3D oraz dxf 3D.
Stolik obrotowy do ploterów termicznych posiada precyzyjny mechanizm obrotowy, który jest prosty w obsłudze, lecz daje nieograniczone możliwości obróbki.
TOKARKA

Idealne akcesorium do wycinania kolumn, tralek i podobnych kształtów wymagających techniki obrotowej. Łatwa w obsłudze tokarka posiada kilka trybów pracy, jak toczenie lub cięcie obrotowe.
Działa zarówno z prostym drutem oporowym, jak i drutem kształtowym.
Tokarka do styropianu umożliwia wycięcie atrakcyjnych kształtów kręconych i obrotowych, wycinanie gwintów, nacięć wzdłużnych i podobnych dekoracji 3D.
Zaletami tokarki są również precyzyjny mechanizm obrotowy oraz
w pełni automatyczny tryb pracy z pełną kontrolą manualną.


NARZĘDZIE DRUTU KSZTAŁTOWEGO

zastępuje tymczasowo drut prosty, aby uzyskać ciekawe nacięcia przestrzenne
współpraca ze stolikiem obrotowym oraz tokarkę
idealne do nacięć wzdłużnych, gwintów i skomplikowanych elementów obrotowych
drut oporowy 1 mm (wielokrotnego użytku)
maksymalna długość drutu kształtowego 1 mm: 50 cm
łatwy montaż i demontaż

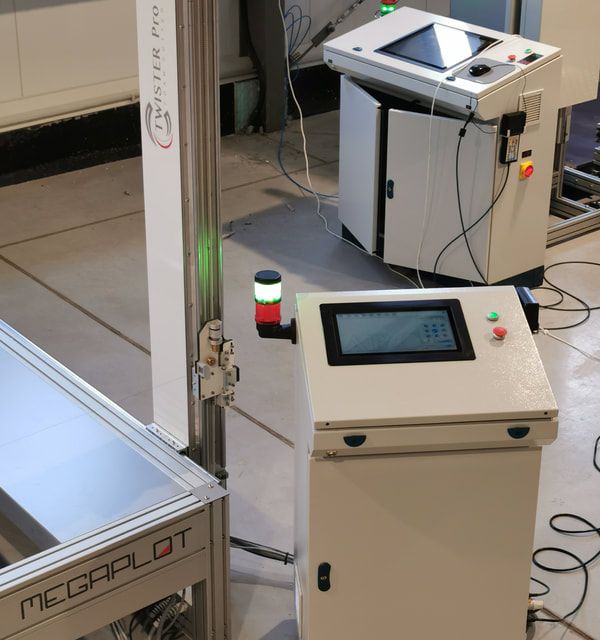

PILOT ZDALNEGO STEROWANIA Z WYŚWIETLACZEM

wygodne monitorowanie bieżących parametrów obróbki takich jak prędkość cięcia, temperatura drutu oporowego, stan krańcówek, itp.
możliwość korygowania parametrów pracy podczas wycinania, np. zwiększenie lub obniżenie prędkości pracy, temperatury drutu, itp.
zatrzymanie i wznowienie obróbki
pełne ręczne sterowanie urządzeniem we wszystkich osiach


DRUT TYTANOWY TITANIUM WIRE®

Najlepszy drut oporowy na rynku wytwarzany na zamówienie producenta. Dzięki niezwykłemu składowi charakteryzuje go bardzo ograniczone rozciąganie po rozgrzaniu i jest wielokrotnie trwalszy na zrywanie od zwykłego drutu NiCr. Drut Tytanowy pozwala na mocniejszy naciąg, co podnosi prędkość i jakość cięcia.

Dostępny w średnicach: 0.15, 0.25, 0.30, 0.35, 0.45, 0.55 oraz 0.6 mm może zostać dodany do istniejącego plotera w celu poprawy komfortu pracy.
