Plotery stołowe Liyu Platinum Q-Cut
Plotery stołowe to urządzenia do cięcia i bigowania różnych materiałów. Dzięki swojej konstrukcji maszyny tego typu są szybkie i uniwersalne, co pozwala na wykorzystanie ich w różnych branżach przemysłu.

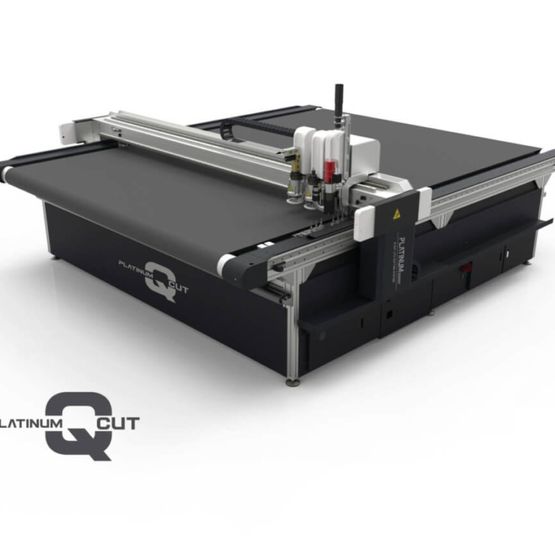

Ploter stołowy Liyu Platinum Q-Cut
Wyposażony w bardzo precyzyjną kamerę CCD system umożliwia automatyczne pozycjonowanie linii cięcia z wydrukiem na wszelkiego rodzaju materiałach. Kalibracja kamery z pozostałymi narzędziami rozwiązuje problemy związane ze zniekształceniem wydruku i eliminuje ryzyko pomyłki, dzięki czemu łatwo i precyzyjnie wykonuje złożone zadania.
Konstrukcja maszyny umożliwia pracę z prędkością do 1,5 m / s, co czyni tę technologię 4-6 razy wydajniejszą od tradycyjnej. Inteligentny system kontroli wysokości osi Z minimalizuje wysokość ruchu narzędzia i tym samym skraca czas pracy, co poprawia wydajność produkcji.
-
Dokładność cięcia
0,1mm
-
Obszar cięcia
1600mm x 1300mm do 5500mm x 3200
-
Format plików
DXF, HPGL
-
Wymiary urządzenia
2400mm x 1900mm do 6300mm x 4000mm
-
Grubość cięcia
50mm
-
Prędkość
1500mm/s
-
Pobór prądu
5,5kW – 7,5kW
-
Zasilanie
220V / 50Hz 380V / 50Hz
-
Środowisko pracy
Temperatura 0 – 40C, wilgotność 20 – 80%:
Wymiary modeli
| Q-1516 | 1500mm x 1600mm |
| Q-1613 | 1800mm x 1300mm |
| Q-2513 | 2500mm x 1300mm |
| Q-2516 | 2500mm x 1800mm |
| Q-2518 | 2500mm x 1800mm |
| Q-3218 | 2500mm x 1800mm |
| Q-3521 | 3500mm x 2100mm |
| Q-3532 | 3500mm x 3200mm |
Aby spełnić różne wymagania przemysłu w zakresie cięcia, ploter może zostać wyposażony w różne głowice - głowicę standardową, głowicy tnącą / nacinającą i głowicę frezującą lub bigującą.
Wysokość narzędzia tnącego jest kalibrowana po wymianie za pomocą automatycznego systemu inicjalizacji noża.
Możliwości produkcyjne maszyny mogą zostać zwiększone dzięki zainstalowaniu równoległego mostu narzędziowego.
Dzięki inteligentnemu systemowi przesuwu z pasem transmisyjnym, istnieje możliwość zautomatyzowania pracy z materiałami z roli. Pozwala to oszczędzić koszty pracy i znacznie poprawia wydajność.
Aby wzmocnić stabilność maszyny, stół ploterów Q-2 produkowany jest z lotniczego aluminium o wysokiej gęstości, odporności na korozję i dużej wytrzymałości na rozciąganie. Konstrukcja systemu Q-2 jest ergonomiczna, co sprawia że praca z maszyną jest przyjazna dla użytkownika.
Pole pracy maszyny może zostać zmodyfikowane i dopasowane do specyficznych potrzeb klienta dzięki modułowej konstrukcji.
Zastosowanie do konstrukcji stołu paneli z aluminium lotniczego o strukturze plastra miodu umożliwia swobodny przepływ powietrza w systemie podciśnieniowym, zapewnia stabilność konstrukcji i jest odporne na rozszerzalność termiczną. Gęstość rozłożenia komór zapewnia równość stołu roboczego na wysokim poziomie, nawet przy dużych formatach maszyn.
