Plotery termiczne Seria MW

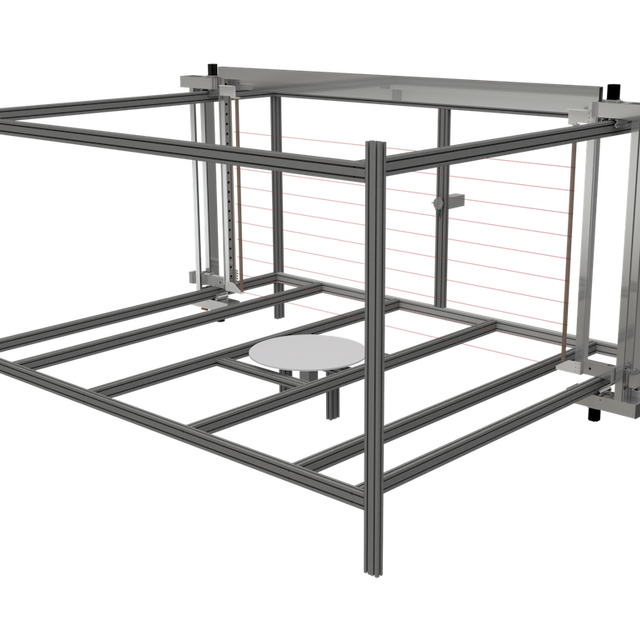

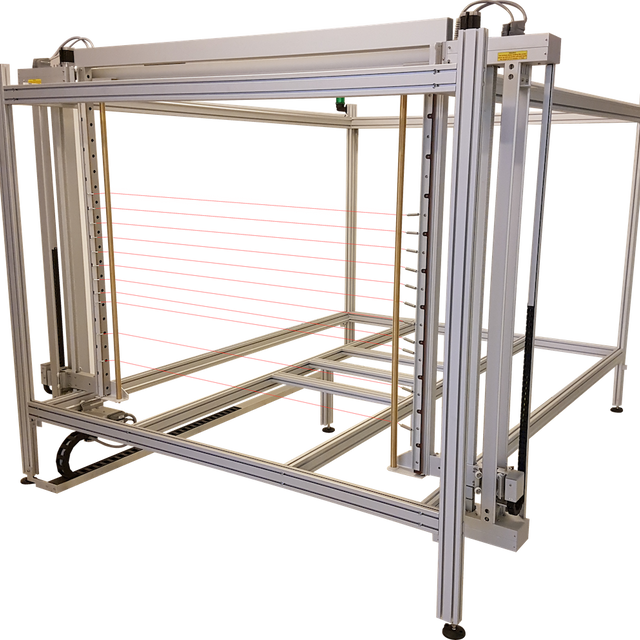

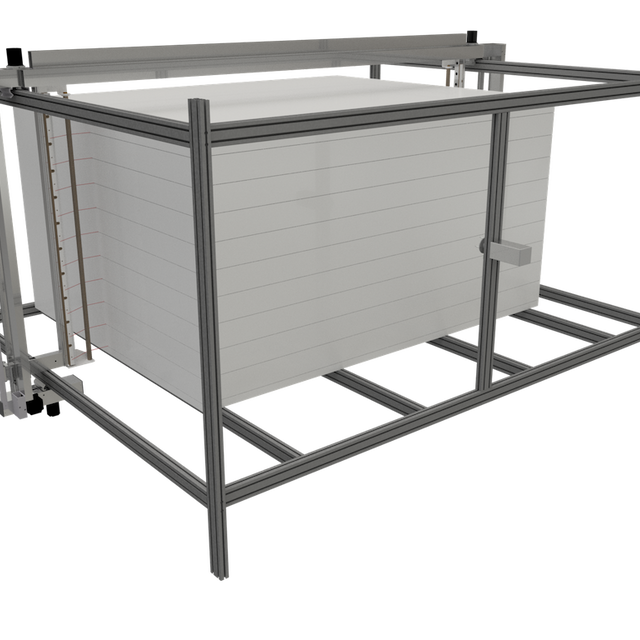

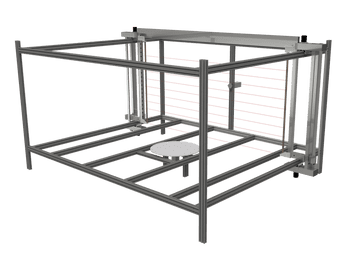

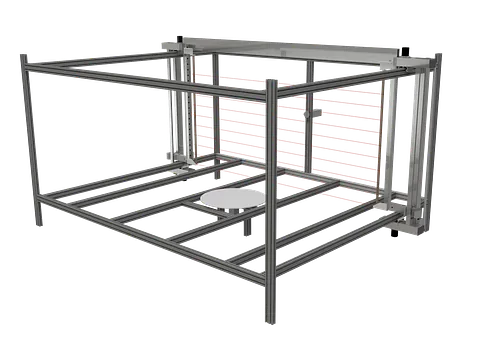

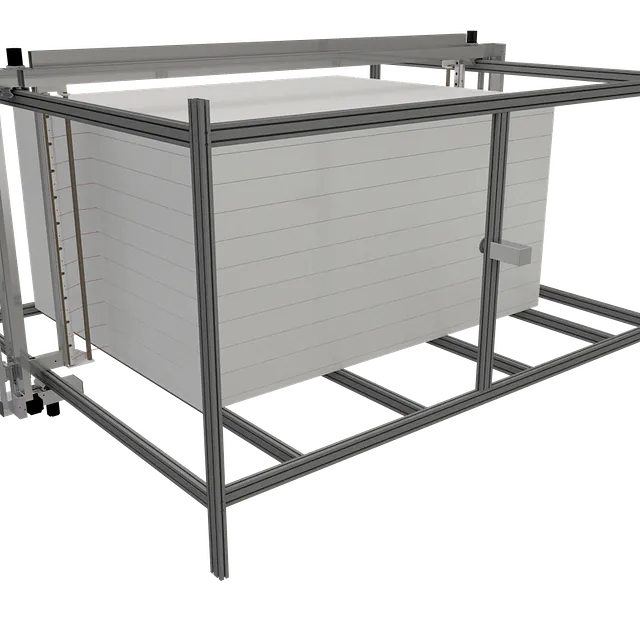

Ploter termiczny MW 1300 Series 1300x1300 MM

MW - plotery termiczne do zastosowań przemysłowych. Stabilne profile aluminiowe z których produkowane są maszyny do cięcia styropianu, gwarantują możliwość jednoczesnego zainstalowania aż 20 drutów tnących, co umożliwia multiplikację wycinanych elementów. MW to seria ploterów tnących drutem oporowym stanowiących filar produkcji w firmach tworzących styropianowe kształtki zabezpieczające, fragmenty gzymsów, listwy ozdobne, wkłady styropianowe i wiele innych. Maszyny Megaplot sprawdzają się u profesjonalistów zajmujących się produkcją elementów w przemysłowych ilościach.

PARAMETRY TECHNICZNE

SZEROKOŚĆ ROBOCZA = DŁ. DRUTU OPOROWEGO

130 cm (MW1300)
150 cm (MW1500)
250 cm (MW2500)
300 cm (MW3000)

DŁUGOŚĆ ROBOCZA

130 cm (Small)
240 cm (Medium)
305 cm (Large)

WYSOKOŚĆ ROBOCZA 123 cm

MAKS. PRĘDKOŚĆ PRZESTAWCZA 2.000 cm/min.

DRUT OPOROWY 1-10 drutów (do 20 w wersji HD)
TitaniumWire 0.25-0.60 mm (zależnie od szerokości urządzenia)
naciąg: sprężynowy (napinacze), sprężynowy (gwint) bądź pneumatyczny

NAPĘDY X i Y silniki krokowe & paski zębate 10T2.5

ROZDZIELCZOŚĆ PROGRAMOWA 0.005 mm

WYPOSAŻENIE OPCJONALNE

stolik obrotowy
tokarka
narzędzie drutu kształtowego
przewodowy pilot zdalnego sterowania z wyświetlaczem
naciąg pneumatyczny
drut tytanowy

OPCJE NIE DOSTĘPNE DLA SERII MW

niezależny ruch ramion
czytnik kodów kreskowych
ZASILANIE
230V, 50Hz, do 4KW (MW3000)

WYMAGANIA SPRZĘTOWE PC
Windows XP, Vista, 7, 8 lub 10
OPROGRAMOWANIE
iXshaper, nieograniczone darmowe aktualizacje, wsparcie dla formatów:
plt, dxf, EPS/AI, RAW 3D

GWARANCJA
kompletna gwarancja 5 lat (EXW, w siedzibie producenta)
bądź 12 miesięcy w siedzibie klienta

CENA OBEJMUJE
ploter termiczny serii MW
sterownik elektroniczny (architektura ARM + obsługa USB)
oprogramowanie iXshaper z nielimitowanymi darmowymi aktualizacjami
100-gramowa szpula drutu tytanowego Titanium Wire
instrukcja montażu i instrukcja obsługi
nieograniczone wparcie techniczne
dostawa, instalacja i szkolenie w siedzibie klienta na terenie Polski

CENA NIE OBEJMUJE
komputera PC do obsługi plotera termicznego
oprogramowanie graficznego do przygotowywania projektów (np. CorelDraw)

Tabela dostępnych formatów

Z- Szerokość

Y- Wysokość

X- Długość

"X" = 130 CM
"SMALL"
"X" = 240 CM
"MEDIUM"
"X" = 305 CM
"LARGE"
"Z" = 130 CM (MW1300)
MW 1300 SMALL
MW 1300 MEDIUM
MW 1300 LARGE
"Z" = 150 CM (MW1500)
MW 1500 SMALL
MW 1500 MEDIUM
MW 1500 LARGE
"Z" = 250 CM (MW2500)
MW 2500 SMALL
MW 2500 MEDIUM
MW 2500 LARGE
"Z" = 300 CM (MW3000)
MW 3000 SMALL
MW 3000 MEDIUM
MW 3000 LARGE

Dostępne również maszyny "CUSTOM" w formacie dopasowanym do indywidualnych potrzeb produkcyjnych.

OPROGRAMOWANIE IXSHAPER
Nielimitowane bezpłatne aktualizacje dla wszystkich użytkowników
łatwe w obsłudze pomimo zaawansowanych funkcji
współpracuje z USB oraz systemem Windows 10
dostępne w 11 językach, w tym oczywiście w języku polskim
zaawansowane wycinanie modeli 3D w trybie seryjnym
obsługiwane formaty: HPGL.plt (np. CorelDraw), dxf (np. AutoCad), RAW 3D (np. Rhinoceros 3D), EPS/AI (np. Adobe Illustrator), dxf 3D (np. AutoCad)
automatyczne łączenie obiektów oraz symulacja cięcia
wbudowane pliki przykładowe do wszystkich trybów cięcia
łatwy w obsłudze moduł duplikacji elementów
funkcja wycinania łuków
automatyczne zatrzymanie pracy po zerwaniu drutu + kontynuacja

ZAPRASZAMY NA PREZENTACJĘ!

Opcjonalne wyposażenie ploterów termicznych serii MW:

STOLIK OBROTOWY

Pozwala wyciąć dowolny nieregularny bądź symetryczny kształt.
Umożliwia wycinanie modeli trójwymiarowych z plików 3D oraz płaskich projektów 2D.
Pomimo możliwości manualnej kontroli nad akcesorium, pracuje ono w pełni automatycznie zarówno w przypadku procesu z użyciem drutu prostego, jak i kształtowego. Projekty do pracy ze stolikiem obrotowym mogą być przygotowane w formatach plt, dxf, EPS/AI, RAW 3D oraz dxf 3D.
Stolik obrotowy do ploterów termicznych posiada precyzyjny mechanizm obrotowy, który jest prosty w obsłudze, lecz daje nieograniczone możliwości obróbki.
TOKARKA

Idealne akcesorium do wycinania kolumn, tralek i podobnych kształtów wymagających techniki obrotowej. Łatwa w obsłudze tokarka posiada kilka trybów pracy, jak toczenie lub cięcie obrotowe.
Działa zarówno z prostym drutem oporowym, jak i drutem kształtowym.
Tokarka do styropianu umożliwia wycięcie atrakcyjnych kształtów kręconych i obrotowych, wycinanie gwintów, nacięć wzdłużnych i podobnych dekoracji 3D.
Zaletami tokarki są również precyzyjny mechanizm obrotowy oraz
w pełni automatyczny tryb pracy z pełną kontrolą manualną.

NARZĘDZIE DRUTU KSZTAŁTOWEGO

zastępuje tymczasowo drut prosty, aby uzyskać ciekawe nacięcia przestrzenne
współpraca ze stolikiem obrotowym oraz tokarkę
idealne do nacięć wzdłużnych, gwintów i skomplikowanych elementów obrotowych
drut oporowy 1 mm (wielokrotnego użytku)
maksymalna długość drutu kształtowego 1 mm: 50 cm
łatwy montaż i demontaż

NACIĄG DURTÓW OPOROWYCH - 3 możliwości

plotery serii MW o szerokości do 2500 mm naciąg drutów mają zrealizowany bądź za pomocą indywidualnych naciągów sprężynowych bądź też za pomocą gwintowanego pręta - prosimy o kontakt jeśli nie są Państwo pewni, które z tych rozwiązań wybrać
urządzenia o szerokościach 3000 mm i więcej wyposażamy w indywidualne siłowniki pneumatyczne dla każdego z drutów (płatna opcja do węższych urządzeń

machines with the cutting wires of 3000 mm or more come with pneumatic wire tensioners for increased wire tension (this is also an optional upgrade for all 2500 mm wide units)

naciąg pneumatyczny wymaga użycia małego kompresowa (we własnym zakresie)
gwintowany pręt pozwala na precyzyjne pozycjonowanie drutów co 1 mm

PILOT ZDALNEGO STEROWANIA Z WYŚWIETLACZEM

wygodne monitorowanie bieżących parametrów obróbki takich jak prędkość cięcia, temperatura drutu oporowego, stan krańcówek, itp.
możliwość korygowania parametrów pracy podczas wycinania, np. zwiększenie lub obniżenie prędkości pracy, temperatury drutu, itp.
zatrzymanie i wznowienie obróbki
pełne ręczne sterowanie urządzeniem we wszystkich osiach

DRUT TYTANOWY TITANIUM WIRE®

Najlepszy drut oporowy na rynku wytwarzany na zamówienie producenta. Dzięki niezwykłemu składowi charakteryzuje go bardzo ograniczone rozciąganie po rozgrzaniu i jest wielokrotnie trwalszy na zrywanie od zwykłego drutu NiCr. Drut Tytanowy pozwala na mocniejszy naciąg, co podnosi prędkość i jakość cięcia.

Dostępny w średnicach: 0.15, 0.25, 0.30, 0.35, 0.45, 0.55 oraz 0.6 mm może zostać dodany do istniejącego plotera w celu poprawy komfortu pracy.
